质控图八大判异口诀

[所属分类:技术资料] [发布时间:2020-5-28] [发布人:] [阅读次数:] [返回]

山东拓普生物工程有限公司

Shandong Tuopu Biol-Engineering Co.,Ltd

1

控制图八大判异口诀

1. 2/3A： （连续3点中有2点在中心线同一侧的B区外<即A区内>）
2. 4/5C： （连续5点中有4点在中心线同一侧的C区以外）
3. 6连串： （连续6点递增或递减，即连成一串）
4. 8缺C： （连续8点在中心线两侧，但没有一点在C区中）
5. 9单侧： （连续9点落在中心线同一侧）
6. 14交替： （连续14点相邻点上下交替）
7. 15全C： （连续15点在C区中心线上下，即全部在C区内
8. 1界外： （1点落在A区以外）

2原因分析

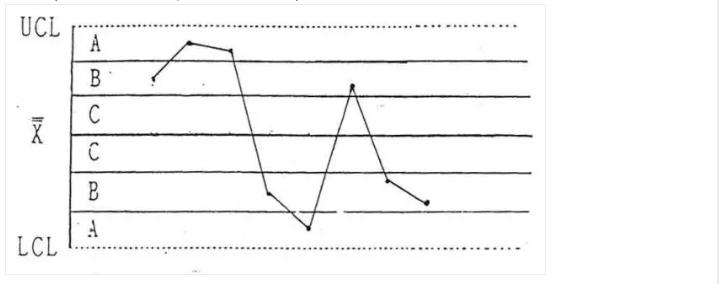

▶ 2/3A （连续3点中有2点在中心线同一侧的B区外<即A区内>）

判读：
1、控制过严；
2、材料品质有差异；
3、检验设备或方法之大不相同；
4、不同制程之资料绘于同一控制图上；
5、不同品质材料混合使用。

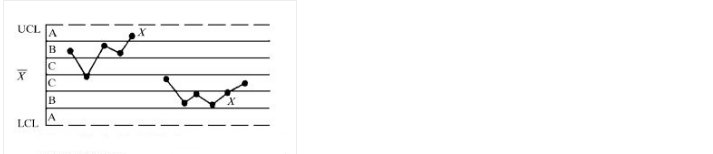

▶ 4/5C （连续5点中有4点在中心线同一侧的C区以外）

判读
1、控制过严；
2、材料品质差异；
3、检验设备或方法改变；
4、不同制程之数据绘于同一管制图；
5、不同品质材料混合使用。

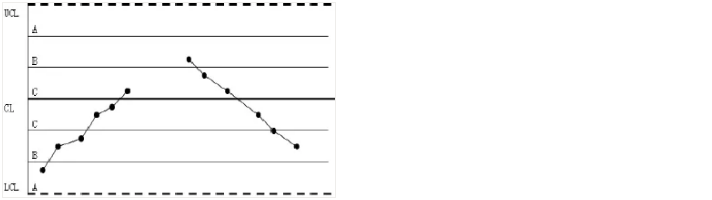

▶ 6连串 （连续6点递增或递减，即连成一串）


判读
1、设备缓慢磨损；
2、工作者疲劳效应；
3、不良件之累计效应；
4、工作环境改变；
5、操作者技术逐渐进步；
6、原料均勻度缓慢改变；
7、测量设备已改变。

▶ 8缺C （连续8点在中心线两侧，但没有一点在C区中）


判读：
数据来自两个不同群体，亦即数据分层不够。

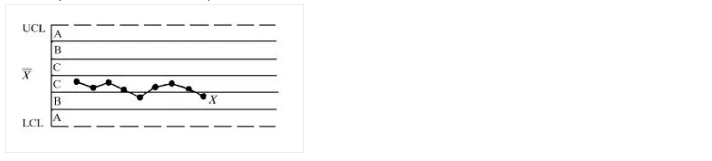

▶ 9单侧 （连续9点落在中心线同一侧）


判读：显示制程品质已发生特殊原因，有待追查原因并采取对策，若無其他特殊事项(设备工作不正常或固定松动使用新的不是很一致的原材料或新的检验员或量具)，可能中心值发生偏移。

▶ 14交替 （连续14点相邻点上下交替）

判读：
数据分层不够：a）轮流使用两台设备；
                         b）由两位操作员轮流进行操作而引起的系统效应。

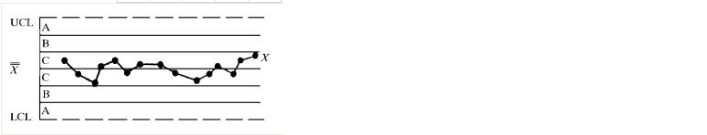

▶ 15全C （连续15点在C区中心线上下，即全部在C区内）


判读：若不是抽样有问题，就是制程已经过改善，造成变异数降低，或数据分层不够或为假数据。

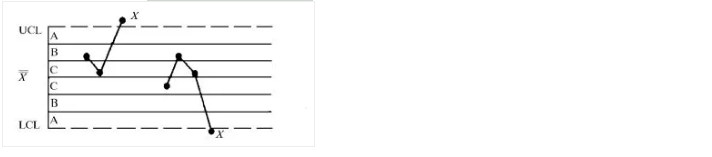

▶ 1界外 （1点落在A区以外）


判读：一点落在控制界限外，显示制程品质已发生非机遇原因，有待追查原因并采取对策，若无其他特殊事项(若R控制图稳定，计算错误，测量误差，原材料不合格或设备故障等。)则可能中心值偏移。
